HC -tihendi rõngas automaatne lõikamis- ja liimimismasin
See võib ühendada 15 tükki korraga ja päevane väljund võib ühel päeval ulatuda umbes 30 000 tükiks. Üks masin säästab 6-8 tööjõudu. See on täielikult servo-automaatne. Üks inimene saab korraga juhtida 2-5 masinat. Liides on ilus ja sujuv ilma ülevoolava liimita, väikese tolerantsi ja stabiilse kvaliteediga. See sobib silikooni- ja kummist O-rõngaste lõikamiseks ja kleepimiseks, säästes aega, tööjõudu ja raha. See on ainus valik O-rõngaste tihendite tootjatele. Kui olete huvitatud, võtke ühendust väliskaubanduse juhi Joanna WhatsApp: 86 13533554735
| Tootenimi | HC -tihendi rõngas automaatne lõikamis- ja liimimismasin |
| Tootevahemik | Pikkus: 230–1000 mm/ 230–1500mm/ 230-2000mm |
| Pinge | 220V |
| Õhurõhk | 0,6 MPa |
| Võimsus | 5kW |
| Kaal | 1200 kg |
| Seadmete jalajälg suurus: (l × w × h) | 6500 × 1850 × 2000 mm |
| Seadmete operaatorid | Vormi söötmine (filtri elemendi käsitsi tühjendamine) suurem või võrdne 1 |
| Tootmisnumber | Suurem kui 15 või võrdne 15 |
| Efektiivsus | 8-15S tsükkel (3000–4000 / tund) |
| Sobiv materjal ja kuju | Tihendirõngas, silikoon, ümmarguse vaht seeria, ovaalne ruut, ristkülikukujuline, kuju jne (erinevad tooted vastavad erinevatele inventaridele |
Tootmisliini esivaade

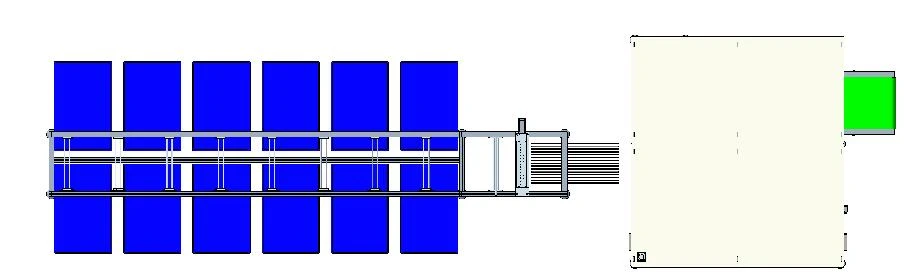

Tootmisliini ülaosa

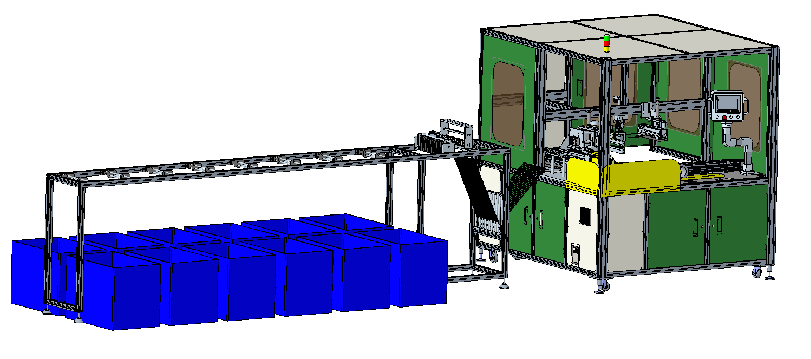

Tootmisliini kaldus vaade
RACKi sissejuhatus
15 söötmismehhanismi tutvustamine
Tegevuse voog:
Materjal läbib materjali paigutuse asendi, servomootor sõidab võlli, silindr juhib kummist kattega laagrit allapoole ja materjal läbib kummiga kaetud laagri ja võlli vahelise hõõrdumise, et realiseerida materjali edastamise funktsioon.
Sissejuhatus materjali tundmise mehhanismi
Tegevuse voolu temachine tõmbab:
Tootmismaterjal edasi, materjal juhib induktsiooniratta ülespoole, induktsiooniratas jätab fhotoelektrilise anduri ja fotoelektriline andur käivitatakse. Sel viisil määrab PLC, et seal on materjal.
Kui RE ei ole induktsiooniratta juhtimiseks tootmismaterjal, käivitatakse fotoelektriline sensorkannot, PLC kohtub materiaalse puuduse.
Sissejuhatus rack -töösse
Tegevuse voog:
1.Kohendaja paigaldab võllile rõngamaterjali ja kinnitab selle.
2.Kohendaja tõmbab materjali läbi juhtlaagri, klambrivastase mehhanismi, mootori söötmist, materjali puudujäägi anduri ja jõuab sidemesinasse. Töö on lõpule viidud.
Lõikamis- ja liimimismasin
Masinastruktuur
Lõikamise ja liimimismasina töö
Sissejuhatus tegevusprotsessi:
1. Eesmine kinnitusmehhanism kinnitab materjali ja tõmbab toote komplekti pikkusele läbi kruvikeeraja.
2.. Tagumine klambrite mehhanism kinnitab materjali ja tõmbab toote lõikuri asendisse läbi kruvikeeraja.
3. lõikuri mehhanism lõikab toote.
4. Eesmine kinnitusmehhanism edastab toote ühe lõikepinna esiliimi väljastamise mehhanismile liimi väljastamiseks.
5. Tagumine kinnitusmehhanism edastab toote teise lõikepinna tagumisele liimi väljastamismehhanismile liimi väljastamiseks.
6. Eesmine kinnitusmehhanism ja tagumine kinnitusmehhanism pööravad samaaegselt 180 kraadi ja asetage materjal kuumutamiseks ja dokkimiseks dokkimismehhanismile.
7. Materjali võtmise mehhanism võtab välja dokitud toote ja asetab selle konveierilindile.
8. Üks tsükkel on lõpule viidud.
Seadmete tööjaam
1. jaam:
Väljastusmehhanismi esikülg
Tegevusvoo sissejuhatus:
AB liim pigistatakse liimi soonest läbi AB liimi silindri. Silindri 2 ja silindri 3/silindrit 4 Liigutage vasakule ja paremale, et AB liim liimi soonele ühtlaselt kraapida.
2. jaam:
Lõikamismehhanism
Tegevuse voog:
Pressimissilinder vajutab tootmismaterjali ning ülemised ja alumised lõikesilindrid toimivad samaaegselt materjali lõikamiseks.
3. jaam:
Tagumine klambrite mehhanism
Tegevuse voog:
Pressimissilinder surub tootmismaterjali ning ülemine ja alumine lõikesilindrid toimivad samaaegselt materjali lõikamiseks.
Jaam 4:
Klambrite mehhanismi esikülg
Tegevuse voog:
Silindri 1 lükkab klambri ette, et materjali kinnitada. Cylinder 2 kontrollib materjali kinnitamiseks klambri avamist/sulgemist. Servo pöörlev mootor juhib klambrit, et töötlemiseks pöörduda 180 kraadi.
Jaam 5:
Materjali võtmise mehhanism
Tegevuse voog:
Silindri 1 surub materjali valimismehhanismi ette kindlaksmääratud asendisse.
Cylinder 3 kontrollib materjali korjamisklambrit, et materjali korjamiseks 90 kraadi pöörata.
Cylinder 4 kontrollib materjali korjamise klambri avamist/sulgemist materjali kinnitamiseks, sulgedes selle.
Pärast materjali korjamist tõstab Cylinder 3 materjali mahalaadimiseks.
Jaam 6:
Dokkimisasutused
Tegevuse voog:
Esikinnitusmehhanism ja tagumine kinnitusmehhanism asetavad toote dokkimisvormile.
Silindri 1 ja silindri 2 toimivad samal ajal, et vajutada toodet kuumutamiseks.
Seadke kütteaeg. Kui aeg on käes, on dokkimine lõpule viidud.
7. jaam:
Hülitusjärgne mehhanism
Tegevusvoo sissejuhatus:
AB liim pigistatakse liimi soonest läbi AB liimi silindri ja silindri 2 / silindri 3 / silindri 4 Liigutage vasakule ja paremale, et AB liimi ühtlaselt kraapida liimi soonele.
